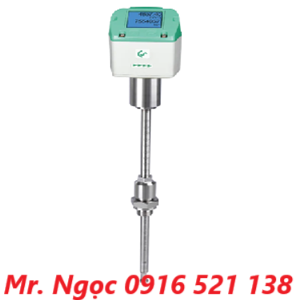

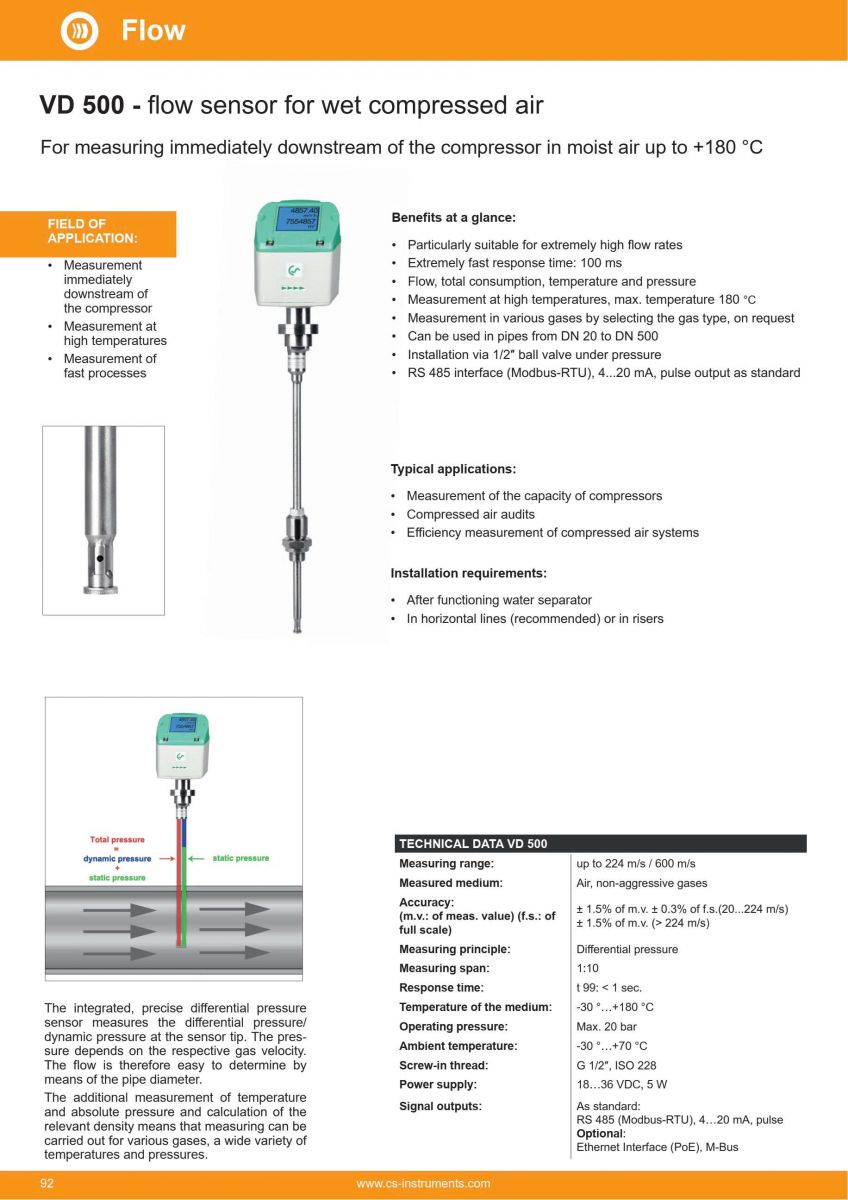

Đồng hồ đo lưu lượng khí nén CS VD500 là một thiết bị quan trọng của hãng CS Instruments (Đức), được thiết kế đặc biệt để đo lường và giám sát lưu lượng khí nén, khí gas, và các loại khí không ăn mòn khác trong môi trường công nghiệp. Khác với các cảm biến lưu lượng nhiệt (thermal mass flow meters), VD500 hoạt động dựa trên nguyên lý chênh lệch áp suất động, cho phép nó đo lường chính xác ngay cả trong các điều kiện khắc nghiệt.
Đặc điểm nổi bật của Đồng hồ đo lưu lượng khí nén CS VD500:
Nguyên lý đo lường tiên tiến:
Sử dụng cảm biến chênh lệch áp suất chính xác tích hợp, đo áp suất động (dynamic pressure) tại đầu cảm biến.
Lưu lượng được xác định thông qua vận tốc khí và đường kính ống.
Tích hợp đo nhiệt độ và áp suất tuyệt đối, cho phép tính toán mật độ khí và hiệu chỉnh để đo chính xác cho nhiều loại khí khác nhau và ở các điều kiện nhiệt độ/áp suất biến đổi.
Dải đo lưu lượng rộng và độ nhạy cao:
Dải đo tốc độ dòng chảy: Rất rộng, từ 2 m/s lên đến 600 m/s. Điều này làm cho VD500 đặc biệt phù hợp cho các ứng dụng có tốc độ dòng chảy cực cao, cũng như các máy nén khí biến tần (VSD) vì nó có độ nhạy cao ở dải lưu lượng thấp.
Độ chính xác: Cao, thường là ±1.5% giá trị đo ±0.3% toàn dải (đối với dải 20–224 m/s) và ±1.5% giá trị đo (>224 m/s).
Khả năng chịu nhiệt độ và áp suất cao:
Nhiệt độ môi chất: Có thể hoạt động trong dải nhiệt độ rộng, từ -30°C đến +180°C (một số nguồn thậm chí ghi tới 200°C), cho phép lắp đặt trực tiếp sau máy nén khí (trước máy sấy khí), nơi khí nén còn nóng và ẩm.
Áp suất làm việc: Lên đến 30 bar (tùy phiên bản).
Thiết kế và lắp đặt tiện lợi:
Kích thước ống: Phù hợp cho các đường ống có đường kính từ DN20 đến DN600.

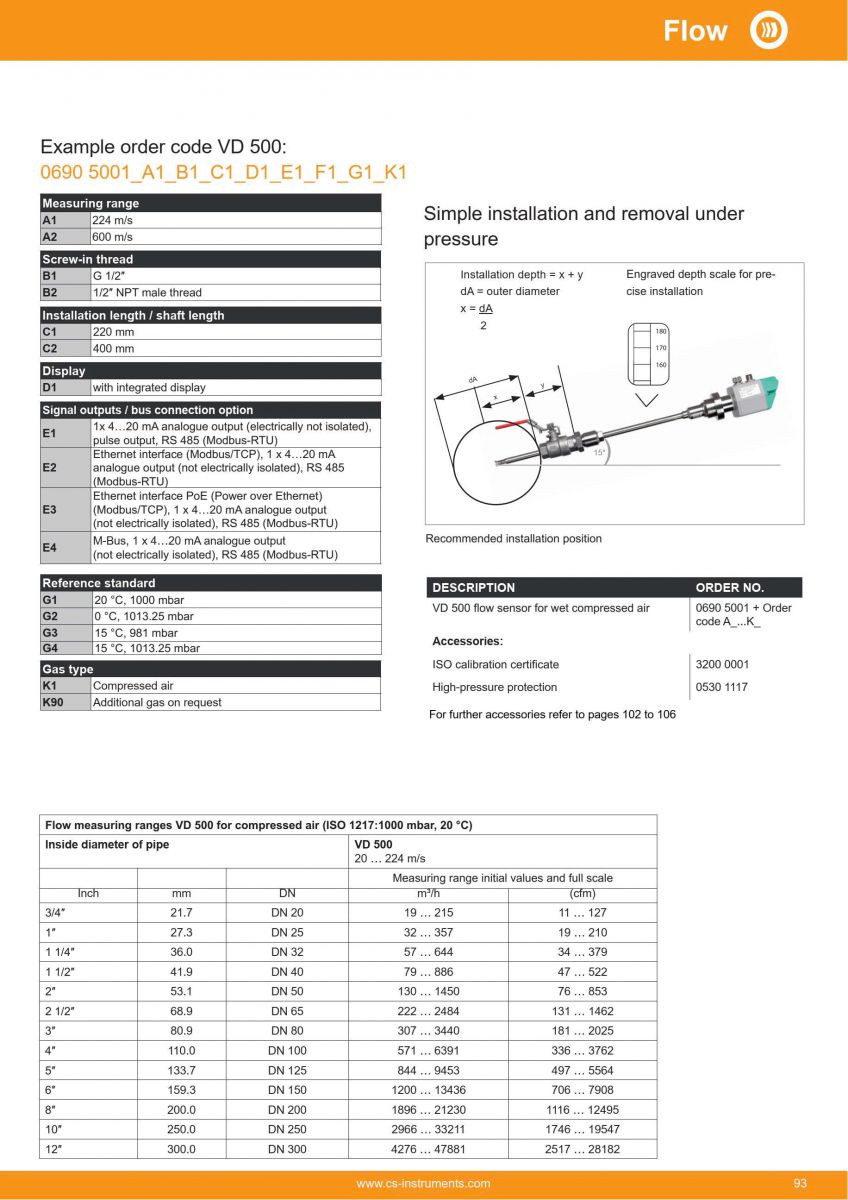

Lắp đặt: Dễ dàng lắp đặt thông qua van bi 1/2 inch ngay cả khi hệ thống đang hoạt động dưới áp suất, không cần dừng máy.
Cấp bảo vệ: IP65, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Màn hình hiển thị và giao tiếp:
Màn hình tích hợp: Màn hình hiển thị trực tiếp các thông số quan trọng như lưu lượng tức thời (m³/h, Nm³/h, l/s, v.v.), tổng lưu lượng đã tiêu thụ, nhiệt độ và áp suất. Cho phép đặt lại bộ đếm chính.
Đầu ra tiêu chuẩn: 4-20 mA (analog), đầu ra xung (pulse), và giao diện kỹ thuật số Modbus RTU (RS485).
Tùy chọn giao diện: Modbus TCP (Ethernet), PoE (Power over Ethernet), M-Bus, giúp tích hợp dễ dàng vào các hệ thống điều khiển và giám sát trung tâm.
Thời gian phản hồi: Cực nhanh, khoảng 100 ms hoặc dưới 1 giây (T99), lý tưởng cho việc giám sát các quy trình có sự thay đổi nhanh chóng.
Ứng dụng chính của CS VD500:
Đo công suất máy nén khí (FAD - Free Air Delivery): VD500 là công cụ lý tưởng để đánh giá hiệu suất thực tế của máy nén khí, đặc biệt là máy nén biến tần.
Kiểm toán khí nén (Compressed Air Audits): Giúp xác định mức tiêu thụ khí, phát hiện rò rỉ và lãng phí trong hệ thống, từ đó tối ưu hóa chi phí năng lượng.
Giám sát hiệu quả của hệ thống khí nén: Đảm bảo hệ thống hoạt động ở mức tối ưu và phát hiện sớm các vấn đề.
Đo lưu lượng khí ở nhiệt độ cao: Lắp đặt trực tiếp sau máy nén, trước máy sấy khí.
Đo lường trong các quy trình có tốc độ dòng chảy cực cao và yêu cầu phản hồi nhanh.
Điều kiện lắp đặt khuyến nghị:
Sau bộ tách nước (water separator) hoạt động hiệu quả (nếu có).
Trong đường ống ngang (được khuyến nghị) hoặc đường ống dọc.
Đảm bảo có đủ đoạn ống thẳng trước và sau cảm biến để đạt độ chính xác tối ưu (tham khảo hướng dẫn của nhà sản xuất).
Đại lý phân phối CS Instruments tại Việt Nam:
Để mua đồng hồ đo lưu lượng khí nén CS VD500 chính hãng tại Việt Nam, liên hệ với HT Việt Nam, đại lý ủy quyền của CS Instruments. Chúng tôi sẽ cung cấp sản phẩm có đầy đủ chứng nhận CO/CQ (chứng nhận xuất xứ và chất lượng) và chính sách bảo hành
