Đặc điểm nổi bật của VA 409
-
Phát hiện thay đổi hướng dòng rất nhỏ: < 0.1 m/s
-
Công nghệ đo Calorimetric hiện đại, độ chính xác cao
-
Không có bộ phận cơ khí chuyển động → không mài mòn, tuổi thọ cao
-
Lắp đặt dễ dàng ngay cả khi hệ thống đang có áp suất
-
Hiển thị hướng dòng bằng 2 đèn LED trực quan
-
Tín hiệu đầu ra tiếp điểm khô (potential-free contact) để kết nối với:
-
Lưu lượng kế VA5xx
-
Hệ thống quản lý tòa nhà BMS
Thiết bị giúp người vận hành xác định nhanh chiều dòng khí nén, từ đó kiểm soát hiệu quả hệ thống khí nén trong nhà máy.
Nguyên lý hoạt động
VA 409 sử dụng nguyên lý đo nhiệt (Calorimetric) để phát hiện hướng dòng chảy của khí. Khi dòng khí thay đổi hướng, sự phân bố nhiệt trên cảm biến thay đổi, từ đó thiết bị xác định chính xác chiều dòng chảy.
Khi kết hợp với 2 cảm biến lưu lượng VA5xx, hệ thống có thể đo được lưu lượng khí nén đi vào và đi ra trong đường ống vòng kín một cách chính xác.

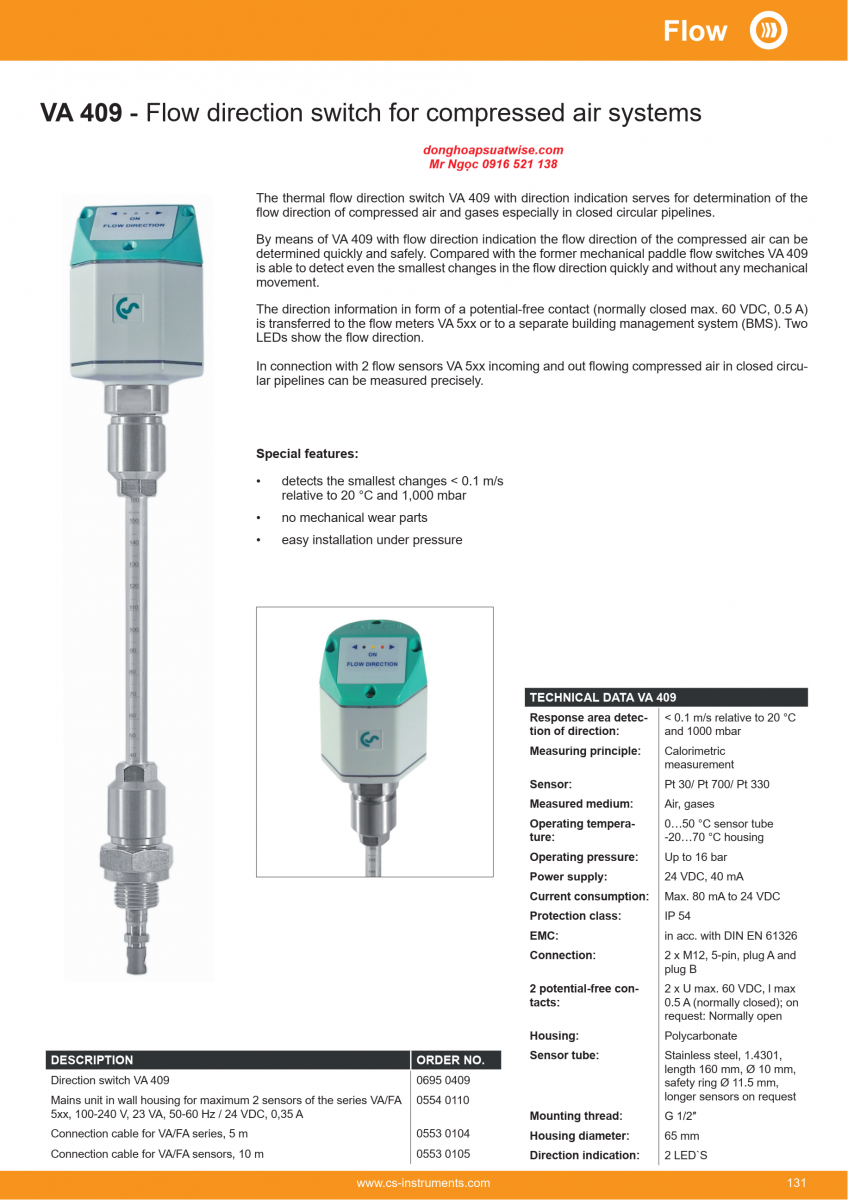

Thông số kỹ thuật VA 409
|
Thông số |
Giá trị |
|
Nguyên lý đo |
Calorimetric |
|
Dải phát hiện hướng |
< 0.1 m/s |
|
Môi chất đo |
Khí nén, các loại khí |
|
Nhiệt độ hoạt động |
0…50°C (sensor) / -20…70°C (housing) |
|
Áp suất làm việc |
Tối đa 16 bar |
|
Nguồn cấp |
24 VDC |
|
Dòng tiêu thụ |
Max 80 mA |
|
Cấp bảo vệ |
IP54 |
|
Kết nối |
2 x M12, 5-pin |
|
Tín hiệu đầu ra |
2 tiếp điểm khô (60 VDC, 0.5 A) |
|
Vật liệu ống cảm biến |
Inox 1.4301 |
|
Chiều dài sensor |
160 mm |
|
Hiển thị |
2 đèn LED |
Ứng dụng
Công tắc hướng dòng VA 409 được sử dụng rộng rãi trong:
-
Hệ thống khí nén nhà máy
-
Đường ống vòng kín (Ring pipeline)
-
Hệ thống giám sát năng lượng
-
Nhà máy thực phẩm, dược phẩm
-
Hệ thống tự động hóa và quản lý tòa nhà (BMS)
Lợi ích khi sử dụng VA 409
-
Giám sát chính xác hướng dòng khí nén
-
Phát hiện nhanh sự thay đổi dòng chảy bất thường
-
Tăng độ ổn định cho hệ thống khí nén
-
Giảm chi phí bảo trì do không có chi tiết cơ khí

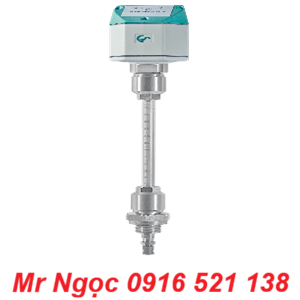

✔ Model: VA 409
✔ Hãng sản xuất: CS Instruments – Germany
✔ Ứng dụng: Giám sát hướng dòng khí nén trong đường ống
