Ống xi phông đồng hồ áp suất bằng inox là phụ kiện được sử dụng để kết nối giữa đường ống công nghệ và đồng hồ đo áp suất, đặc biệt trong các hệ thống có hơi nóng, nhiệt độ cao hoặc môi chất cần giảm nhiệt trước khi đi vào đồng hồ áp suất.



Sản phẩm thường được sử dụng cùng đồng hồ áp suất cơ, pressure gauge, công tắc áp suất và các thiết bị đo áp suất trong hệ thống hơi, nước nóng, dầu, khí và các ứng dụng công nghiệp.



1. Ống xi phông đồng hồ áp suất là gì?

Ống xi phông hay Syphon / Pressure Gauge Siphon là một đoạn ống được lắp giữa đường ống công nghệ và thiết bị đo áp suất.

Đối với hệ thống hơi nóng, bên trong ống xi phông sẽ giữ lại một phần condensate (nước ngưng), tạo thành lớp đệm giúp hạn chế nhiệt độ cao truyền trực tiếp đến đồng hồ áp suất.

Nhờ đó, ống xi phông có thể giúp:

Hạn chế tác động của nhiệt độ cao lên đồng hồ áp suất.

Bảo vệ bộ phận cảm biến áp suất.

Giảm nguy cơ hư hỏng đồng hồ do nhiệt.

Tăng độ ổn định và tuổi thọ của thiết bị đo.

Tạo điều kiện thuận lợi cho việc lắp đặt đồng hồ trên đường ống.



2. Gia công ống xi phông bằng inox

Ống xi phông inox được gia công từ vật liệu thép không gỉ, phù hợp với các môi trường yêu cầu khả năng chống ăn mòn và độ bền cơ học.

Một số vật liệu thường sử dụng:

Inox 304

Inox 316

Inox 316L

Việc lựa chọn vật liệu cần căn cứ vào môi chất, nhiệt độ, áp suất và điều kiện vận hành thực tế.



3. Các dạng ống xi phông có thể gia công

Ống xi phông dạng chữ U

Ống xi phông chữ U là một dạng phổ biến trong hệ thống đo áp suất.

Thiết kế uốn cong giúp tạo khoang chứa condensate, hạn chế môi chất nóng truyền trực tiếp đến đồng hồ áp suất.

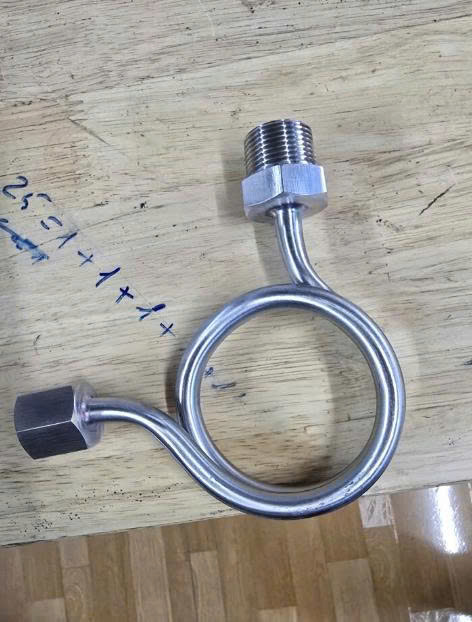

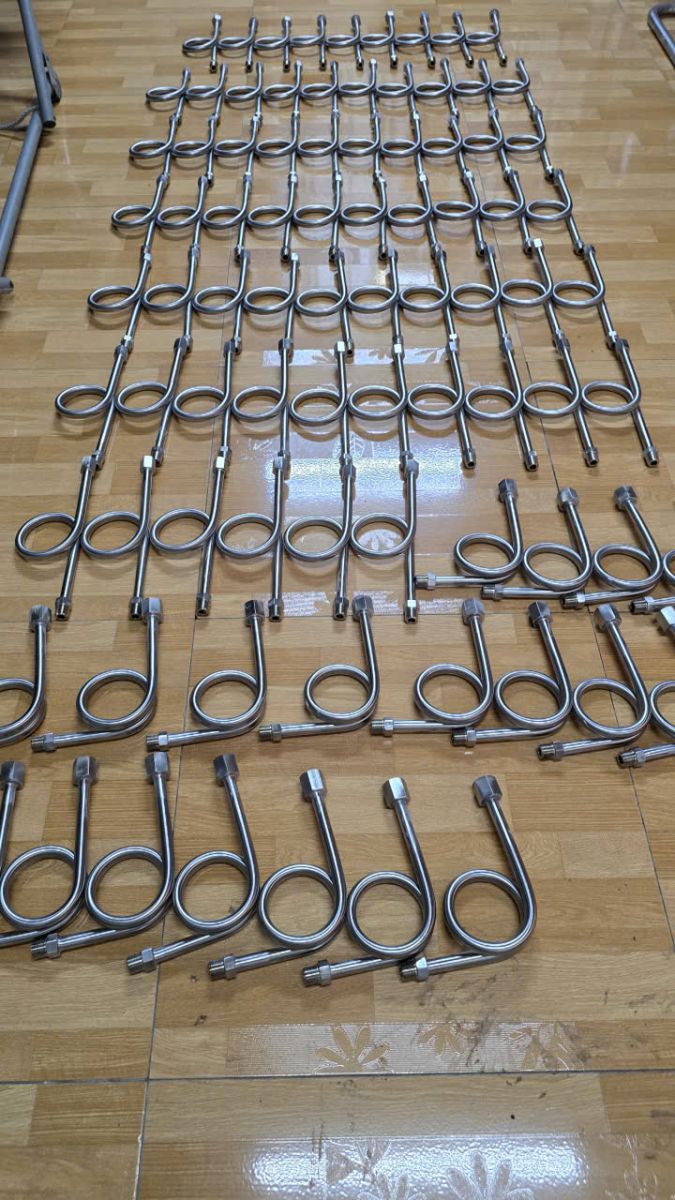

Ống xi phông dạng vòng

Ống xi phông dạng vòng được thiết kế với phần ống uốn thành vòng trước khi kết nối với đồng hồ áp suất.

Kiểu này thường được sử dụng trong các hệ thống hơi và ứng dụng nhiệt độ cao.

Tùy theo thiết kế, kích thước và điều kiện lắp đặt, ống có thể được gia công theo mẫu hoặc bản vẽ của khách hàng.



4. Các kiểu kết nối ống xi phông

Ống xi phông có thể được gia công với nhiều kiểu kết nối khác nhau như: 1/4'', 1/2''.....



5. Tại sao nên sử dụng ống xi phông cho đồng hồ áp suất?

Bảo vệ đồng hồ khỏi nhiệt độ cao

Đây là một trong những chức năng quan trọng nhất của xi phông khi sử dụng trên đường hơi.

Ống xi phông tạo ra khoảng cách giữa nguồn nhiệt và đồng hồ, đồng thời có thể giữ condensate giúp giảm tác động nhiệt lên thiết bị đo.

Tăng tuổi thọ đồng hồ áp suất

Việc hạn chế nhiệt độ tác động trực tiếp lên đồng hồ có thể giúp giảm ảnh hưởng đến các bộ phận bên trong thiết bị.

Phù hợp với hệ thống hơi



6. Ứng dụng của ống xi phông inox

Ống xi phông inox cho đồng hồ áp suất được sử dụng trong nhiều lĩnh vực công nghiệp:

Hệ thống hơi

Hệ thống nước nóng



7. Thông số gia công ống xi phông đồng hồ áp suất

Khách hàng có thể yêu cầu gia công theo các thông số:

Vật liệu

Inox 304 / 316 / 316L

Kiểu

Chữ U / Vòng / Pigtail

Đường kính ống

Theo yêu cầu

Độ dày ống

Theo yêu cầu áp suất

Kích thước ren

1/4", 1/2", 3/4"...

Kiểu ren

NPT / BSPT / BSP

Kiểu kết nối

Ren trong / ren ngoài

Chiều dài

Theo yêu cầu

Khoảng cách tâm

Theo bản vẽ

Môi chất

Hơi / nước / dầu / khí...

Áp suất làm việc

Theo hệ thống

Nhiệt độ làm việc

Theo hệ thống



8. Gia công ống xi phông theo bản vẽ

Đối với những hệ thống có không gian lắp đặt đặc biệt, ống xi phông có thể được gia công theo bản vẽ kỹ thuật.



Nếu bạn đang cần gia công ống xi phông đồng hồ áp suất inox 304, inox 316 hoặc inox 316L, hãy gửi thông số, hình ảnh hoặc bản vẽ. Chúng tôi có thể tư vấn kiểu xi phông, kích thước ống, kiểu ren và vật liệu phù hợp với ứng dụng.



Liên hệ để nhận báo giá gia công ống xi phông đồng hồ áp suất bằng inox theo yêu cầu.

Mr Ngọc 0916 521 138
