Nguyên lý hoạt động đồng hồ tiếp điểm điện Wise P510

22-05-2025

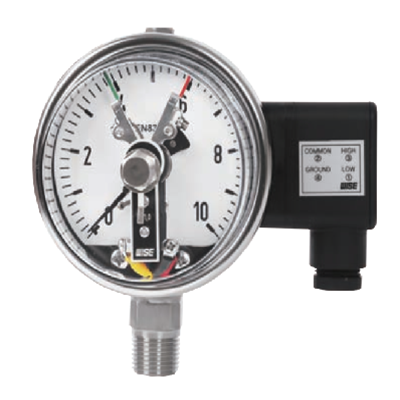

Chúng ta sẽ cùng tìm hiểu về nguyên lý hoạt động của đồng hồ áp suất Wise P510 loại 2 tiếp điểm điện cao - thấp.

Đồng hồ áp suất Wise P510 là một loại đồng hồ cơ khí kết hợp với các công tắc điện (tiếp điểm điện). Nó không chỉ hiển thị giá trị áp suất hiện tại trên mặt đồng hồ mà còn có khả năng đóng hoặc ngắt các mạch điện ngoài khi áp suất đạt đến các ngưỡng được cài đặt trước (ngưỡng cao và ngưỡng thấp).

Nguyên lý hoạt động của đồng hồ này có thể được chia thành hai bộ phận chính làm việc phối hợp với nhau:

1. Bộ phận đo áp suất (Đồng hồ cơ bản):

Đồng hồ Wise P510 thường sử dụng nguyên lý ống Bourdon. Bên trong đồng hồ có một ống kim loại rỗng, có tiết diện dẹt và được uốn cong thành hình chữ C, xoắn ốc hoặc dạng lò xo ruột gà (tùy dải đo).
Khi áp suất của môi chất (chất lỏng hoặc khí) được đưa vào bên trong ống Bourdon thông qua cổng kết nối, áp lực này sẽ tác động lên thành ống.
Do tiết diện dẹt, áp lực làm cho ống Bourdon có xu hướng duỗi thẳng ra hoặc giãn ra (bung ra). Mức độ duỗi thẳng/giãn ra này tỷ lệ thuận với áp suất tác động.
Chuyển động nhỏ của đầu ống Bourdon được liên kết cơ khí với một hệ thống bánh răng và đòn bẩy.
Hệ thống cơ khí này sẽ khuếch đại chuyển động của ống Bourdon và truyền động cho kim chỉ thị áp suất quay trên mặt đồng hồ có vạch chia độ đã được hiệu chuẩn. Kim chỉ thị sẽ dừng lại ở vị trí tương ứng với giá trị áp suất hiện tại.

2. Bộ phận tiếp điểm điện (Electrical Contacts):

Đây là phần bổ sung cho đồng hồ cơ bản. Đồng hồ P510 loại 2 tiếp điểm cao - thấp có hai (hoặc ba, bao gồm cả tiếp điểm chung) chân đấu dây điện và hai kim đặt áp suất có thể điều chỉnh được trên mặt đồng hồ.
Hai kim đặt áp suất này tượng trưng cho hai ngưỡng áp suất: một ngưỡng cao (High Set Point) và một ngưỡng thấp (Low Set Point). Người sử dụng có thể xoay các kim này bằng núm điều chỉnh bên ngoài (hoặc bằng khóa chuyên dụng) để đặt các giá trị áp suất mong muốn cho ngưỡng cao và thấp.
Gắn liền với cơ cấu chuyển động của kim chỉ thị áp suất chính hoặc được bố trí ở vị trí các kim đặt áp suất là các công tắc điện (thường là loại công tắc hành trình nhỏ hoặc công tắc từ).
Khi kim chỉ thị áp suất chính di chuyển và chạm hoặc vượt qua vị trí của kim đặt áp suất thấp (theo chiều giảm áp suất) hoặc kim đặt áp suất cao (theo chiều tăng áp suất), nó sẽ tác động vào cơ cấu của tiếp điểm tương ứng.
Sự tác động này làm thay đổi trạng thái của công tắc điện:
- Tiếp điểm thấp (Low Contact): Sẽ chuyển trạng thái (đóng hoặc mở mạch điện, tùy thuộc vào loại tiếp điểm Thường mở - NO hay Thường đóng - NC) khi kim chỉ thị áp suất giảm xuống bằng hoặc thấp hơn giá trị áp suất thấp đã cài đặt.
- Tiếp điểm cao (High Contact): Sẽ chuyển trạng thái (đóng hoặc mở mạch điện, tùy thuộc vào loại tiếp điểm NO hay NC) khi kim chỉ thị áp suất tăng lên bằng hoặc cao hơn giá trị áp suất cao đã cài đặt.

Nguyên lý hoạt động tổng thể:

Đồng hồ áp suất Wise P510 liên tục đo áp suất và hiển thị trên mặt đồng hồ bằng kim chỉ thị. Đồng thời, nó giám sát vị trí của kim chỉ thị so với hai ngưỡng áp suất đã được cài đặt bằng các kim đặt. Khi kim chỉ thị đạt đến hoặc vượt qua một trong hai ngưỡng này, bộ phận tiếp điểm điện tương ứng sẽ kích hoạt, gửi tín hiệu điện đến các thiết bị điều khiển bên ngoài (như PLC, relay trung gian, còi báo động, đèn cảnh báo, van điều khiển, máy bơm, máy nén khí...).

Chức năng và Ứng dụng:

Đồng hồ áp suất Wise P510 loại 2 tiếp điểm cao - thấp được sử dụng rộng rãi để:

Cảnh báo: Kích hoạt đèn hoặc còi khi áp suất quá cao hoặc quá thấp.
Điều khiển tự động: Tự động bật/tắt máy bơm để duy trì áp suất trong dải cài đặt, dừng máy nén khí khi đạt áp suất tối đa, mở/đóng van an toàn...
Bảo vệ thiết bị: Ngắt hoạt động của hệ thống khi áp suất vượt ra ngoài giới hạn an toàn.
Giám sát và điều khiển quy trình: Tự động hóa các bước trong quy trình sản xuất dựa trên áp suất.

Tóm lại, đồng hồ áp suất Wise P510 loại 2 tiếp điểm kết hợp chức năng hiển thị áp suất trực quan với khả năng điều khiển và cảnh báo tự động dựa trên các ngưỡng áp suất cao và thấp đã định, mang lại giải pháp giám sát và tự động hóa hiệu quả trong công nghiệp.
