Đồng hồ đo lưu lượng khí hãng CS Đức

28-10-2025

CS Instruments là nhà sản xuất hàng đầu về các thiết bị đo lường khí nén và chất lượng không khí. Dòng sản phẩm đo lưu lượng của họ rất đa dạng, chủ yếu dựa trên nguyên lý Thermal Mass Flow (Lưu lượng Khối Nhiệt), giúp đo lưu lượng tiêu chuẩn một cách trực tiếp và chính xác.

Dưới đây là các dòng sản phẩm đồng hồ đo lưu lượng khí nén nổi bật của CS Instruments:

CÁC DÒNG ĐỒNG HỒ ĐO LƯU LƯỢNG KHÍ NÉN CS INSTRUMENTS

1. Dòng VA 500/VA 520 (Dạng que/Insertion Type)

Đây là dòng cảm biến đa năng, dạng que thăm dò, được thiết kế để lắp đặt vào các đường ống lớn thông qua một van bi:

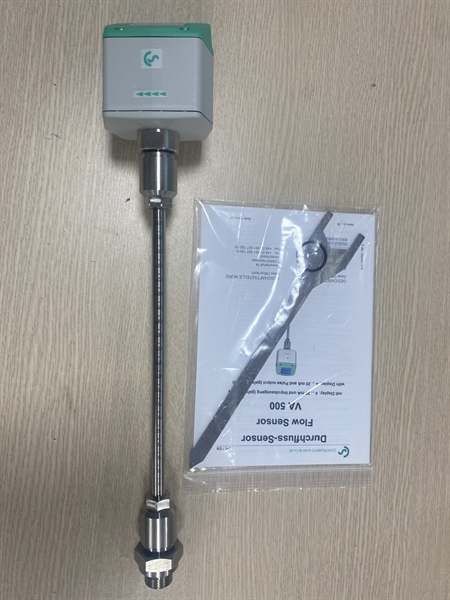

VA 500: Cảm biến lưu lượng khối nhiệt cơ bản, được dùng để đo lưu lượng và tổng tiêu thụ khí nén, khí Nitơ, hoặc các loại khí không ăn mòn khác.

VA 500 đo trực tiếp Lưu lượng Khối lượng tiêu chuẩn $\mathbf{Nm^3/h}$ hoặc S $\mathbf{Sm^3/h}$ mà không cần bù nhiệt độ và áp suất bên ngoài. Điều này giúp giảm chi phí lắp đặt và tăng độ chính xác của phép đo.

Thiết kế dạng que thăm dò (Insertion)

Lắp đặt Hot-tap: Ưu điểm lớn nhất là khả năng lắp đặt qua một van bi đã được hàn sẵn trên đường ống. Việc này cho phép kỹ thuật viên lắp đặt hoặc tháo cảm biến để bảo trì mà không cần ngắt nguồn khí nén (hệ thống không bị dừng).
Chiều dài linh hoạt: Que thăm dò có nhiều độ dài khác nhau, cho phép điều chỉnh vị trí cảm biến để nằm chính xác ở trung tâm đường ống (vị trí đo tối ưu) trên nhiều kích thước đường ống khác nhau.

Tích hợp và kết nối

VA 500 được thiết kế để dễ dàng tích hợp vào hệ thống giám sát năng lượng:

Tín hiệu 4-20mA truyền giá trị lưu lượng hiện tại tới PLC hoặc Bộ ghi dữ liệu.
Tín hiệu Xung dùng để tính toán tổng lượng tiêu thụ, phục vụ cho mục đích phân bổ chi phí hoặc kiểm kê năng lượng.

Ứng dụng tiêu biểu

VA 500 lý tưởng để giám sát hiệu suất của máy nén khí hoặc đo tổng lưu lượng tại các nhánh ống chính trong hệ thống khí nén của nhà máy.

VA 520: Thiết kế Inline (tích hợp sẵn đoạn ống) giúp VA 520 đảm bảo độ chính xác cao bằng cách cung cấp một đoạn ống đo có đường kính xác định (đoạn Inlet và Outlet) để làm thẳng dòng chảy.

CÁC PHƯƠNG ÁN KẾT NỐI (BÍCH VÀ REN)

VA 520 cung cấp hai tùy chọn kết nối chính để tích hợp đoạn đo này vào hệ thống đường ống:

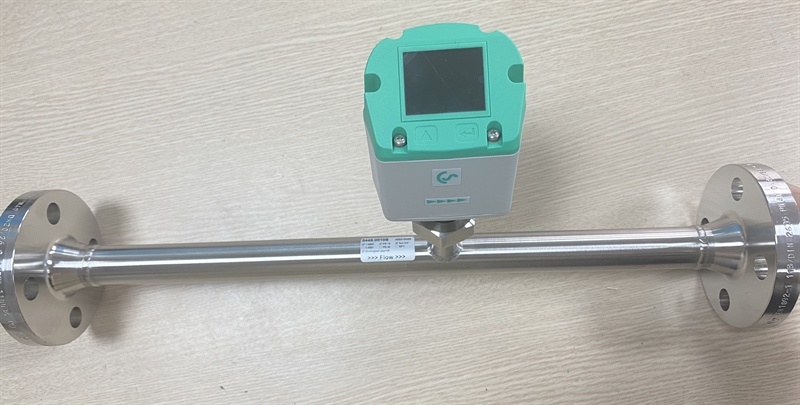

KẾT NỐI BẰNG MẶT BÍCH (FLANGE CONNECTION)

KẾT NỐI BẰNG REN (THREAD CONNECTION)
- Tính năng: Lắp đặt dễ dàng vào đường ống hiện có nhờ đoạn đo được trang bị sẵn mặt bích hàn cổ (weld neck flange).
- Tiêu chuẩn: Mặt bích tuân thủ tiêu chuẩn EN 1092-1 PN 40(áp suất danh định PN 40).
- Phạm vi áp dụng: Thường dùng cho các đường ống có kích thước từ DN 40 trở lên.
- Tính năng: Đoạn đo được trang bị sẵn ren ngoài để vặn trực tiếp vào hệ thống đường ống nhỏ hơn hoặc vào các kết nối ren sẵn có.
- Phạm vi áp dụng: Thường áp dụng cho các đường ống nhỏ hơn. Trong phần dữ liệu kỹ thuật, có các tùy chọn ren như $\text{R 1/4"}$ $\text{R 3/8"}$ $\text{R 1/2"}$ $\text{R 3/4"}$ $\text{R 1"}$ (tùy theo mã sản phẩm).
Ưu điểm:
- Lắp đặt nóng (Hot-tap): Có thể lắp đặt hoặc tháo rời khỏi đường ống đang có áp suất mà không cần ngắt hệ thống.
- Linh hoạt: Độ sâu lắp đặt (chiều dài que) có thể điều chỉnh để phù hợp với nhiều kích thước đường ống khác nhau (từ $\text{DN} 40 \text{ đến } \text{DN} 1000$ ).
- Tín hiệu đầu ra: $\text{4-20 mA}$ và Xung (Pulse), tùy chọn Modbus.

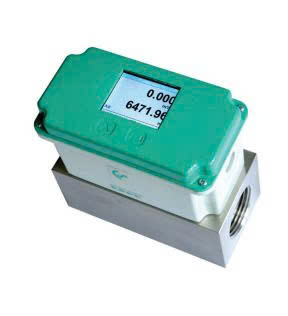

2. Dòng VA 525 (Dạng Inline Compact)

VA 525 là giải pháp tối ưu cho việc giám sát năng lượng tại các điểm sử dụng cuối (end-user):

Công nghệ: Thermal Mass Flow.
Thiết kế: Dạng Inline Compact (lắp trực tiếp vào đoạn ống ngắn).
Ưu điểm nổi bật:
- Không cần đoạn ống thẳng: Tích hợp sẵn bộ chỉnh lưu dòng chảy (integrated flow straightener), giúp tiết kiệm không gian và chi phí lắp đặt.
- Phù hợp máy móc: Thiết kế nhỏ gọn, lý tưởng để lắp đặt phía sau các máy móc hoặc bộ bảo dưỡng khí (FRL unit).
- Đầu ra: $\text{4-20 mA}$ , Xung, và các giao diện kỹ thuật số như Modbus-RTU, Ethernet (PoE).

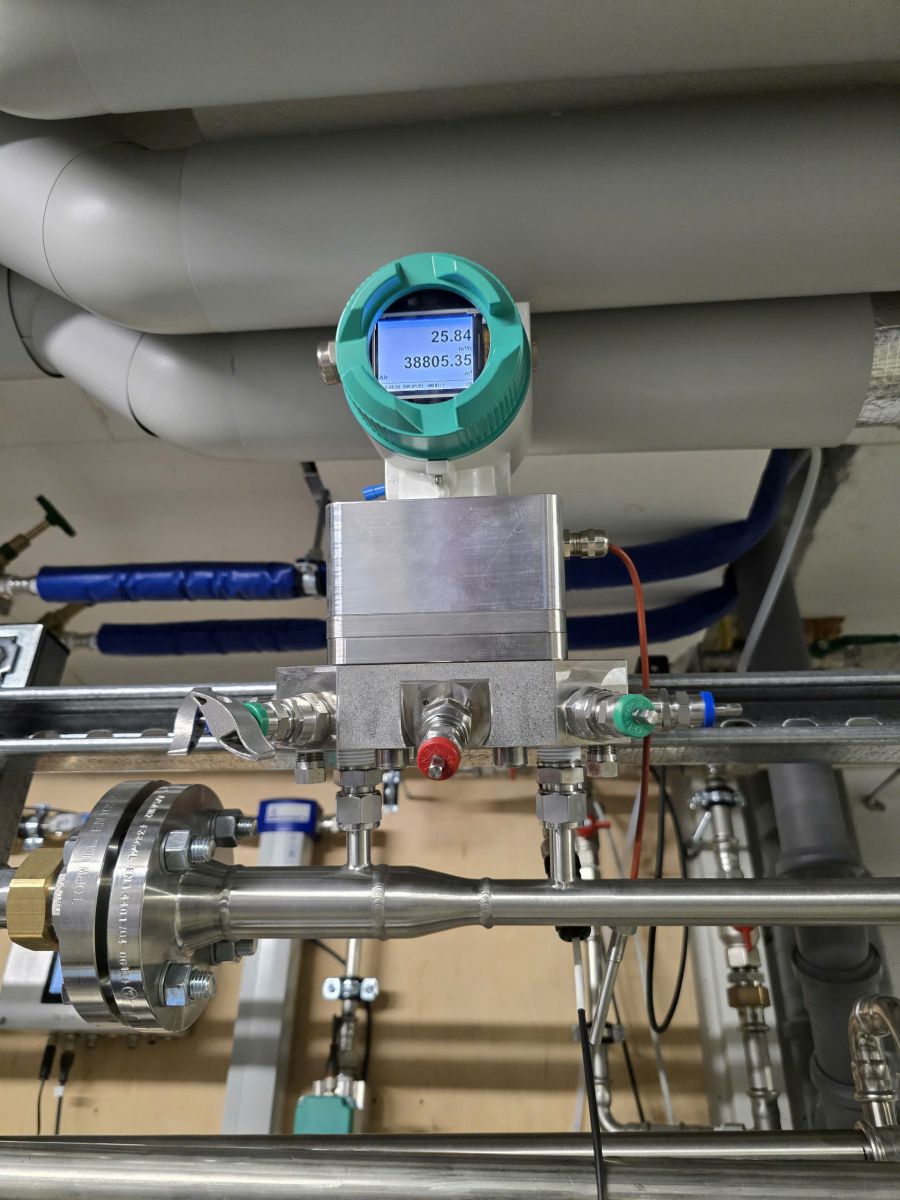

3. Dòng CMM 500 (Venturi Master Meter)

Đây là thiết bị đo lưu lượng tham chiếu, độ chính xác cực cao, được thiết kế cho các ứng dụng đo lường chính xác cao hoặc cho mục đích thanh toán/tính toán hiệu suất máy nén:

Công nghệ: Đo lưu lượng chênh áp suất bằng Ống Venturi (Venturi Tube), đáp ứng tiêu chuẩn $\text{ISO 5167-3}$ .
Ứng dụng: Đo lưu lượng khí nén tại cửa ra máy nén (có thể đo cả khí ướt) hoặc cho các trạm đo lưu lượng tổng cần độ chính xác tối đa.
Độ chính xác: Rất cao, thường $\mathbf{< 0.5\%}$ giá trị đo.
Đặc điểm: Độ sụt áp thấp, dải đo rộng (Turn Down $\mathbf{1:130}$ ).

CÔNG NGHỆ THERMAL MASS FLOW (VA SERIES)

Hầu hết các đồng hồ đo lưu lượng khí nén của CS Instruments đều sử dụng nguyên lý Thermal Mass Flow (Lưu lượng Khối Nhiệt) vì những lợi thế sau:

Đo trực tiếp lưu lượng tiêu chuẩn: Cảm biến đo trực tiếp khối lượng khí ( $\mathbf{kg/h}$ ) và hiển thị kết quả theo đơn vị tiêu chuẩn ( $\mathbf{Nm^3/h}$ hoặc $\mathbf{Sm^3/h}$ ) mà không cần bù trừ áp suất và nhiệt độ bên ngoài.
Dải đo rộng (High Turn Down): Thường có khả năng đo lưu lượng từ rất thấp đến rất cao.
Không có bộ phận chuyển động: Đảm bảo độ bền cao và gần như không cần bảo trì.
