Snubber Giảm Rung Là Gì?

Snubber giảm rung (Pressure Gauge Snubber) là phụ kiện được lắp giữa đồng hồ áp suất và đường ống nhằm giảm dao động áp suất, xung áp (Pressure Pulsation) và hiện tượng rung kim đồng hồ.

Thiết bị giúp bảo vệ đồng hồ áp suất, cảm biến áp suất và công tắc áp suất khỏi các tác động của áp suất thay đổi đột ngột, từ đó nâng cao độ chính xác và kéo dài tuổi thọ thiết bị.

Tại Sao Cần Sử Dụng Snubber Giảm Rung?

Trong nhiều hệ thống công nghiệp, áp suất không ổn định do:

Máy bơm piston.

Máy nén khí.

Bơm màng khí nén.

Bơm định lượng.

Hệ thống thủy lực.

Đóng mở van nhanh.



Các hiện tượng này có thể gây:

Kim đồng hồ rung liên tục.

Sai số đo áp suất.

Hỏng ống Bourdon.

Gãy cơ cấu truyền động.

Giảm tuổi thọ cảm biến áp suất.

Lắp snubber giúp làm ổn định áp suất trước khi tác động lên thiết bị đo.



Nguyên Lý Hoạt Động Của Snubber

Snubber hoạt động bằng cách tạo ra một tiết diện lưu thông nhỏ bên trong thân thiết bị.

Khi áp suất thay đổi đột ngột:

Lưu chất đi qua lỗ tiết lưu.

Xung áp bị hấp thụ và giảm biên độ.

Áp suất đến đồng hồ trở nên ổn định hơn.

Kim đồng hồ hiển thị ít rung lắc.

Nhờ đó thiết bị đo nhận được áp suất trung bình thay vì các xung áp tức thời.

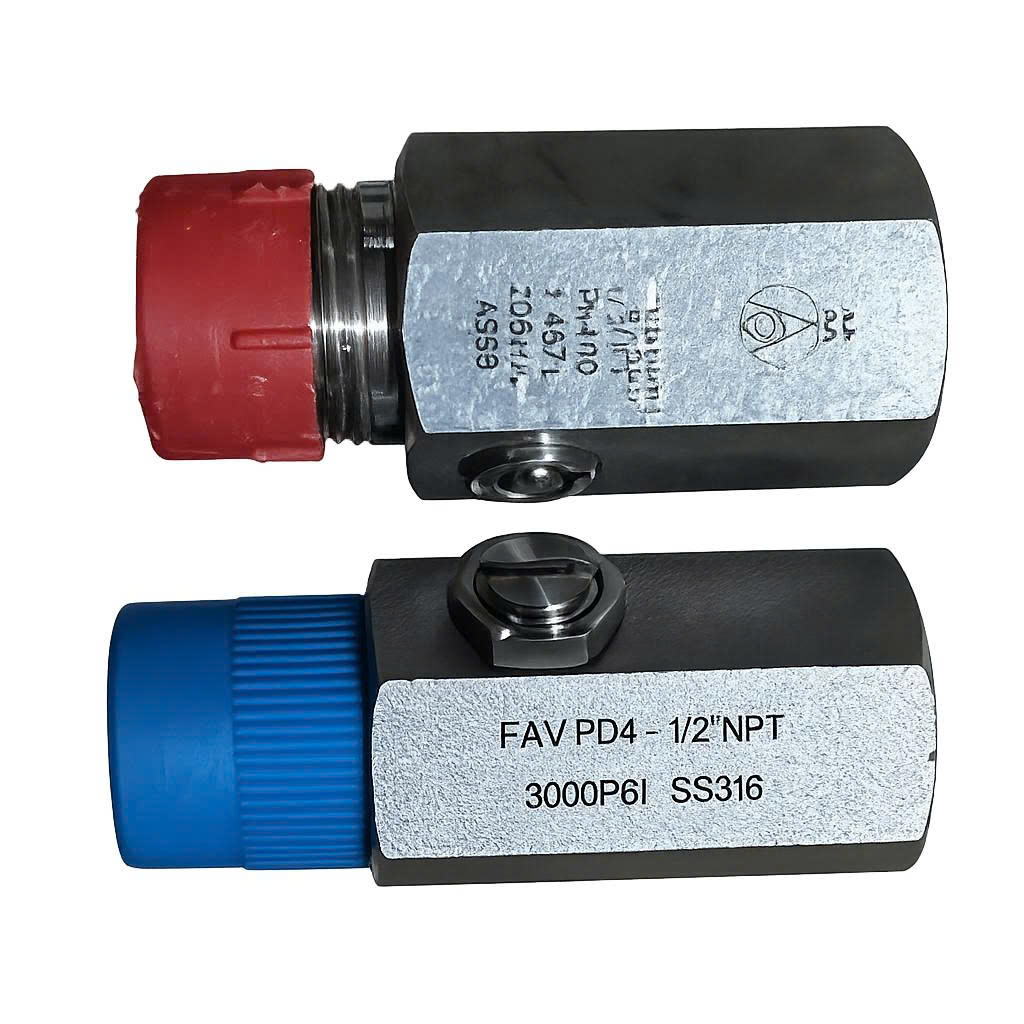

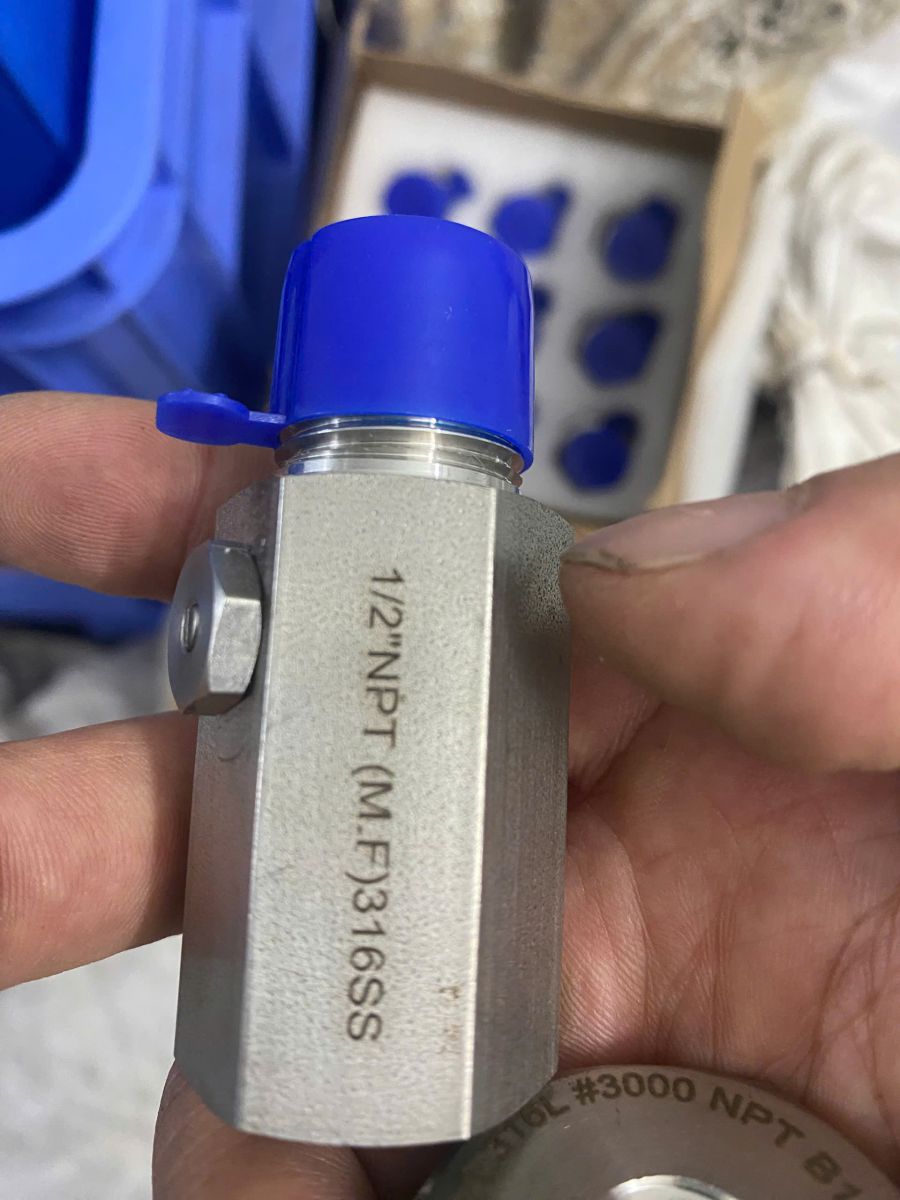

Cấu Tạo Của Snubber Giảm Rung

Thân Snubber

Vật liệu phổ biến:

Inox 304

Inox 316

Bộ Phận Giảm Chấn

Có thể là:

Lỗ tiết lưu cố định

Đĩa xốp thiêu kết (Sintered Disc)

Kim điều chỉnh lưu lượng

Kết Nối

Thông dụng:

1/4" NPT

1/2" NPT



Ứng Dụng Của Snubber Giảm Rung

Đồng Hồ Áp Suất

Lắp trực tiếp trước đồng hồ áp suất để:

Giảm rung kim.

Tăng độ chính xác.

Bảo vệ ống Bourdon.

Cảm Biến Áp Suất

Bảo vệ:

Pressure Transmitter.

Differential Pressure Transmitter.

Pressure Switch.

Hệ Thống Thủy Lực

Máy ép thủy lực.

Trạm nguồn thủy lực.

Hệ thống dầu áp lực cao.

Hệ Thống Khí Nén

Máy nén khí.

Đường ống khí công nghiệp.

Bơm màng khí nén.

Ngành Hóa Chất

Hệ thống bơm định lượng.

Đường ống hóa chất áp lực cao.



Khi Nào Nên Lắp Snubber?

Nên sử dụng snubber khi xuất hiện các dấu hiệu:

Kim đồng hồ rung liên tục.

Kim đồng hồ dao động mạnh.

Đồng hồ thường xuyên hư hỏng.

Áp suất thay đổi theo chu kỳ.

Hệ thống sử dụng bơm piston hoặc bơm màng.

Đường ống có hiện tượng water hammer.



Ưu Điểm Khi Sử Dụng Snubber

Giảm rung kim đồng hồ hiệu quả.

Bảo vệ cảm biến áp suất.

Giảm tác động của xung áp.

Tăng tuổi thọ thiết bị đo.

Dễ lắp đặt.

Chi phí đầu tư thấp.

Phù hợp cho hầu hết hệ thống công nghiệp.



Câu Hỏi Thường Gặp

Snubber có dùng cho đồng hồ áp suất dầu không?

Có. Snubber thường được lắp kết hợp với đồng hồ dầu trong các hệ thống có rung động và xung áp lớn.

Snubber có làm sai số đo áp suất không?

Không đáng kể. Snubber chỉ làm giảm tốc độ thay đổi áp suất chứ không làm thay đổi giá trị áp suất thực tế.

Khi nào nên dùng Snubber inox 316?

Nên sử dụng inox 316 cho môi trường:

Hóa chất ăn mòn.

Nước biển.

Thực phẩm.

Dược phẩm.

Có thể dùng Snubber cho cảm biến áp suất 4-20mA không?

Có. Đây là một trong những ứng dụng phổ biến nhất nhằm bảo vệ Pressure Transmitter khỏi xung áp.

Cần hỗ trợ tư vấn vui lòng liên hệ: Mr. Ngọc - 0916.521.138
