Trong các hệ thống HVAC, phòng sạch GMP, nhà máy dược phẩm, điện tử và thực phẩm, việc kiểm soát chênh áp là yếu tố bắt buộc để đảm bảo môi trường sạch đạt tiêu chuẩn. Vì vậy, đồng hồ chênh áp phòng sạch là thiết bị không thể thiếu giúp giám sát áp suất giữa các khu vực nhằm ngăn bụi, vi khuẩn và tạp chất xâm nhập.

Vậy đồng hồ chênh áp phòng sạch hoạt động như thế nào? Nên chọn loại nào phù hợp? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

Đồng Hồ Chênh Áp Phòng Sạch Là Gì?

Đồng hồ chênh áp phòng sạch (Cleanroom Differential Pressure Gauge) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai khu vực hoặc hai điểm trong hệ thống.

Thiết bị thường được lắp tại:

Phòng sạch GMP
Nhà máy dược phẩm
Phòng thí nghiệm
Hệ thống AHU
Hệ thống lọc HEPA
Phòng sản xuất điện tử
Khu vực vô trùng

Mục đích chính là đảm bảo áp suất luôn duy trì đúng tiêu chuẩn thiết kế nhằm hạn chế nhiễm chéo và kiểm soát luồng không khí.

Nguyên Lý Hoạt Động Đồng Hồ Chênh Áp

Đồng hồ hoạt động bằng cách so sánh áp suất giữa hai đầu:

Áp suất cao (High Pressure)
Áp suất thấp (Low Pressure)

Khi xuất hiện chênh lệch áp suất, bộ cảm biến bên trong sẽ dịch chuyển và truyền động đến kim hiển thị.

Ví dụ:

Phòng sạch dương áp: áp suất phòng sạch cao hơn bên ngoài
Phòng cách ly âm áp: áp suất bên trong thấp hơn môi trường ngoài

Chênh áp thường được đo theo đơn vị:

Pa (Pascal)

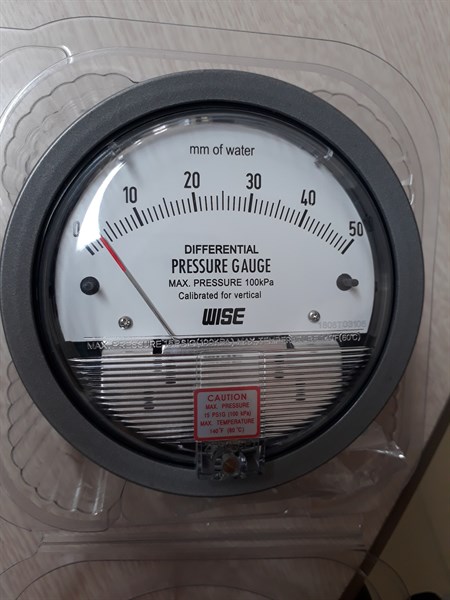

mmH2O
mbar
inchH2O

Cấu Tạo Đồng Hồ Chênh Áp Phòng Sạch

Một đồng hồ chênh áp tiêu chuẩn thường gồm:

1. Vỏ Đồng Hồ

Nhôm đúc hoặc inox
Chống bụi và chống ăn mòn
Đạt tiêu chuẩn IP65

2. Mặt Hiển Thị

Đường kính phổ biến: 100mm, 150mm
Có chia vạch dễ quan sát
Một số model có đèn LED hoặc tín hiệu cảnh báo

3. Bộ Cảm Biến Áp Suất

Đây là bộ phận quan trọng nhất giúp đo độ chênh áp cực thấp trong phòng sạch.

4. Cổng Kết Nối

Gồm:

Cổng áp cao (+)
Cổng áp thấp (-)

Kết nối bằng ống silicone hoặc PU mềm.

Vì Sao Phòng Sạch Cần Đồng Hồ Chênh Áp?

Việc kiểm soát chênh áp giúp:

Ngăn Nhiễm Chéo

Đảm bảo luồng khí chỉ di chuyển theo đúng hướng thiết kế.

Kiểm Soát Độ Sạch

Giữ cấp độ sạch theo tiêu chuẩn:

ISO 14644
GMP WHO
GMP EU

Theo Dõi Tình Trạng Lọc HEPA

Khi chênh áp tăng bất thường có thể:

Lọc bị nghẹt
Hệ thống gió gặp sự cố

Đảm Bảo Kiểm Định Nhà Máy

Đồng hồ chênh áp là hạng mục bắt buộc trong nhiều quy trình audit GMP.

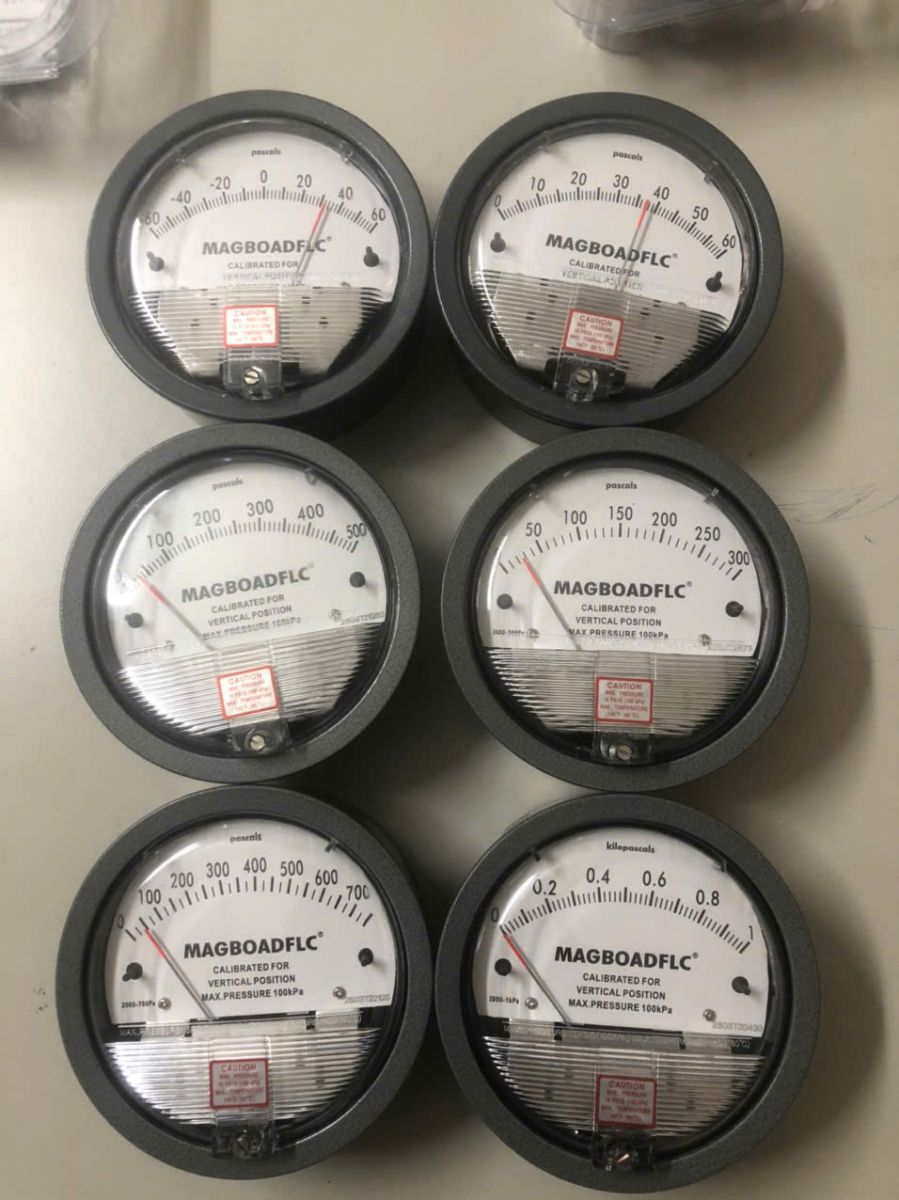

Các Dải Đo Đồng Hồ Chênh Áp Phổ Biến

Tùy ứng dụng sẽ chọn dải đo phù hợp:

Ứng dụng	Dải đo

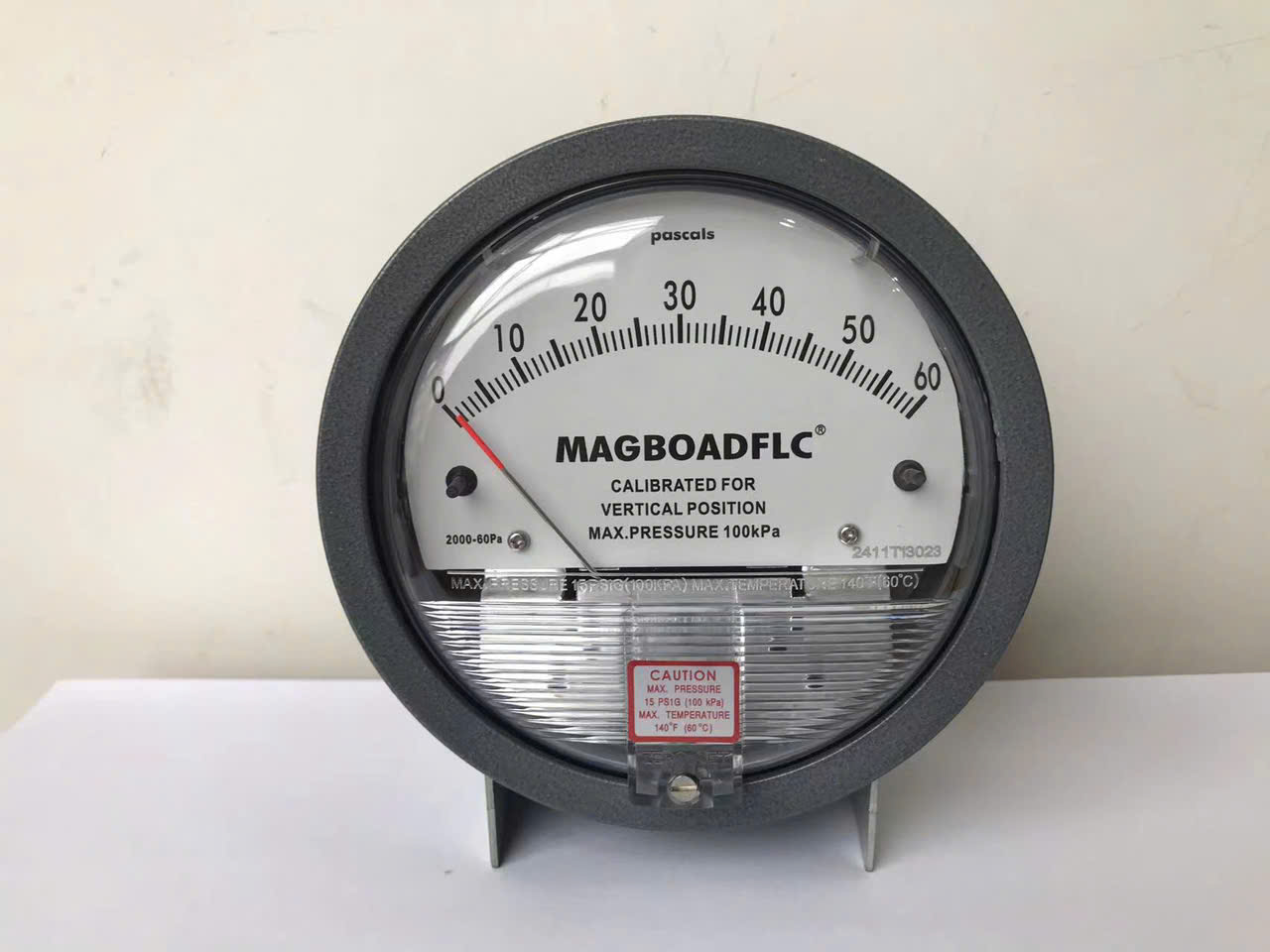

Phòng sạch GMP	0 – 60Pa
Lọc HEPA	0 – 250Pa
HVAC	0 – 500Pa
Tủ an toàn sinh học	±60Pa

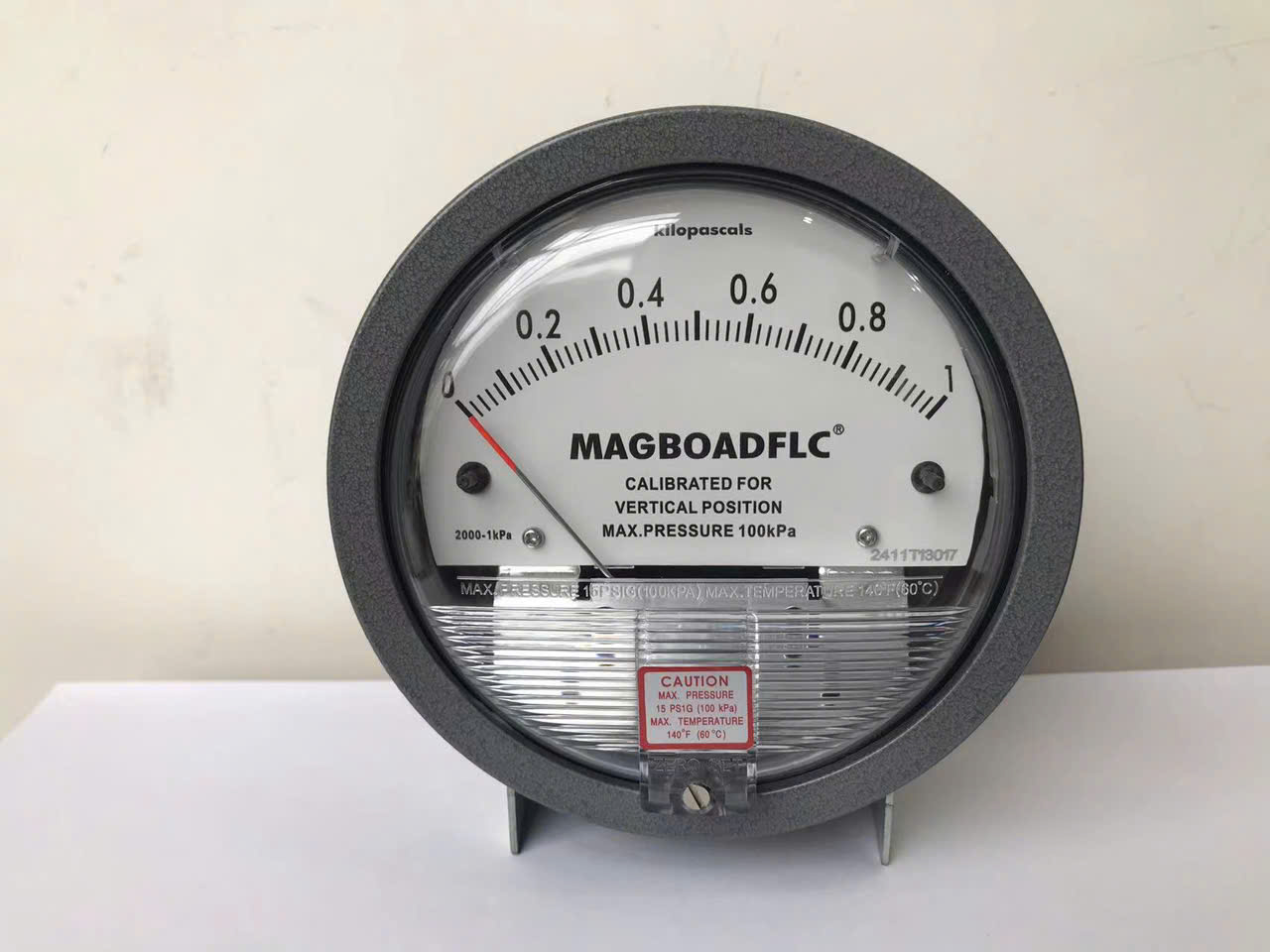

Hệ thống khí	0 – 1kPa

Lưu ý:
Không nên chọn dải đo quá lớn vì sẽ làm giảm độ chính xác khi đo áp suất thấp.

Các Loại Đồng Hồ Chênh Áp Phòng Sạch

Đồng Hồ Chênh Áp Cơ

Ưu điểm:

Không cần nguồn điện
Giá thành thấp
Dễ lắp đặt

Phù hợp:

Nhà máy thực phẩm
HVAC cơ bản

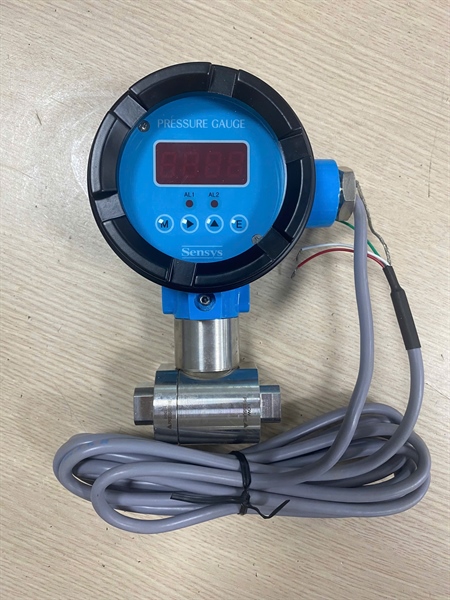

Đồng Hồ Chênh Áp Điện Tử

Ưu điểm:

Độ chính xác cao
Có output 4-20mA, RS485
Kết nối BMS/PLC

Phù hợp:

Dược phẩm GMP
Phòng lab
Hệ thống tự động hóa

Tiêu Chí Chọn Đồng Hồ Chênh Áp Phòng Sạch

Chọn Đúng Dải Đo

Ví dụ:

Phòng sạch thường dùng: 0-60Pa hoặc 0-100Pa

Độ Chính Xác

Khuyến nghị:

±2%
±1.6%
±1%

Vật Liệu

Môi trường sạch nên ưu tiên:

Inox 304
Inox 316

Tiêu Chuẩn Bảo Vệ

Nên chọn:

IP54 trở lên
IP65 cho môi trường bụi ẩm

Có Tín Hiệu Output Hay Không

Nếu cần kết nối:

PLC
BMS
SCADA

Nên chọn loại transmitter điện tử.

Ứng Dụng Thực Tế

Đồng hồ chênh áp được sử dụng rộng rãi trong:

Nhà máy dược phẩm GMP
Nhà máy điện tử
Phòng mổ bệnh viện
Phòng nghiên cứu sinh học
Hệ thống AHU
Hệ thống lọc HEPA
Phòng sạch thực phẩm

Một Số Hãng Đồng Hồ Chênh Áp Phổ Biến

Hiện nay thị trường phổ biến các thương hiệu:

Wise – Hàn Quốc
Dwyer – Mỹ
Nagano – Nhật
Wika – Đức
Sensys – Hàn Quốc

Mỗi hãng sẽ có ưu điểm riêng về:

Độ chính xác
Độ bền
Khả năng chống rung
Giá thành

Báo Giá Đồng Hồ Chênh Áp Phòng Sạch

Giá phụ thuộc vào:

Dải đo
Kích thước mặt
Vật liệu
Độ chính xác
Có output tín hiệu hay không

Mức giá tham khảo:

Đồng hồ cơ: từ vài trăm nghìn
Đồng hồ điện tử: từ vài triệu đồng

Địa Chỉ Mua Đồng Hồ Chênh Áp Uy Tín

Công ty HTVN chúng tôi:

Có CO-CQ đầy đủ
Hỗ trợ kỹ thuật
Tư vấn đúng dải đo
Có hàng sẵn
Chính sách bảo hành rõ ràng

Ngoài ra HTVN có kinh nghiệm trong:

HVAC
GMP
Phòng sạch

Kết Luận

Đồng hồ chênh áp phòng sạch là thiết bị quan trọng giúp kiểm soát áp suất và duy trì tiêu chuẩn sạch trong nhà máy, phòng lab và hệ thống HVAC.

Việc lựa chọn đúng loại đồng hồ sẽ giúp:

Đảm bảo chất lượng sản xuất
Giảm rủi ro nhiễm chéo
Theo dõi hiệu quả hệ thống lọc
Tăng độ ổn định vận hành

Nếu bạn cần tư vấn lựa chọn đồng hồ chênh áp phù hợp cho phòng sạch GMP, hệ thống AHU hoặc lọc HEPA, hãy liên hệ HTVN để được hỗ trợ chính xác nhất.

Mr.Ngọc – 0916 521 138 để được hỗ trợ tư vấn 24/7 và nhận báo giá tốt nhất.
