CẢM BIẾN ĐO MỨC THỦY TĨNH SENSYS PLA

20-11-2025

CẢM BIẾN ĐO MỨC THỦY TĨNH SENSYS PLA SERIES: GIẢI PHÁP ĐO MỨC NƯỚC CHÍNH XÁC CAO TỪ HÀN QUỐC

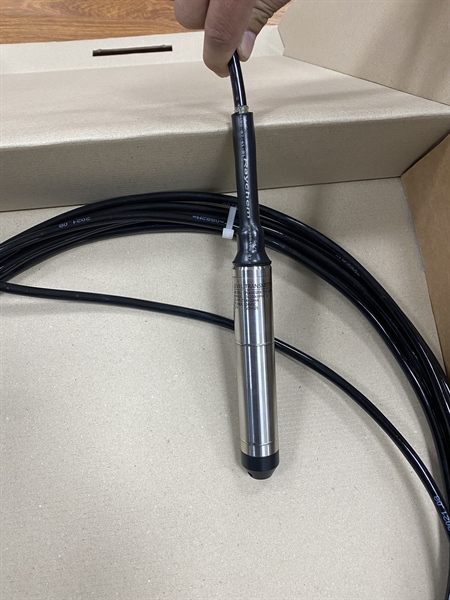

Cảm biến báo mức nước Sensys PLA là một thiết bị đo mức dạng áp suất thủy tĩnh (Pressure-type Level Transmitter) chuyên dụng, được thiết kế để đo độ sâu và mức chất lỏng một cách chính xác và liên tục. Được sản xuất bởi Sensys (Hàn Quốc), Model PLA nổi bật nhờ khả năng hoạt động ổn định trong môi trường khắc nghiệt, từ bồn chứa công nghiệp cho đến các ứng dụng đo mức nước giếng sâu và hàng hải.

I. CÔNG NGHỆ VÀ NGUYÊN LÝ ĐO LƯỜNG

Sensys PLA hoạt động dựa trên nguyên tắc đo áp suất thủy tĩnh của cột chất lỏng.

Nguyên lý hoạt động: Cảm biến được thả chìm xuống đáy hoặc một vị trí cố định trong chất lỏng. Áp suất tại điểm đo tỉ lệ thuận với chiều cao của cột chất lỏng phía trên nó.
Cảm biến lõi: Sử dụng tế bào silicon áp điện trở (Piezoresistive Silicon Cell) có độ chính xác cao.

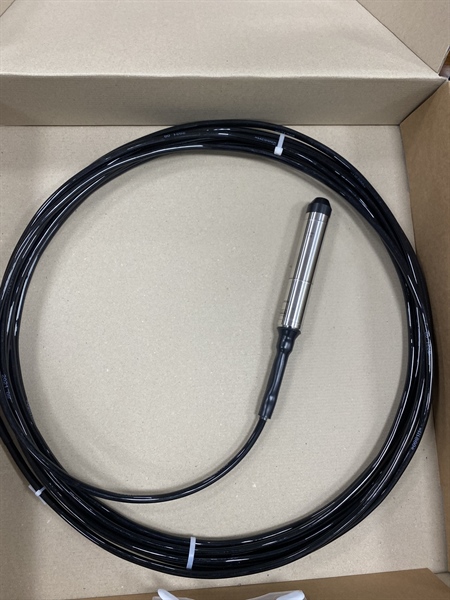

Bù áp suất khí quyển: Điểm đặc biệt của PLA là sử dụng cáp Polyurethane được thông hơi (Vented Polyurethane Cable). Ống thông hơi được tích hợp bên trong cáp, kết nối với mặt sau của cảm biến, đảm bảo áp suất đo được luôn là áp suất tương đối (Gauge) chính xác (bù trừ áp suất khí quyển), loại bỏ sai số đo.
Thiết kế All-in-One: Model PLA đã tích hợp sẵn bộ khuếch đại (Amplifier), loại bỏ nhu cầu sử dụng hộp khuếch đại bên ngoài, giúp lắp đặt đơn giản hơn.

II. ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

Cảm biến mức Sensys PLA được chế tạo để cung cấp hiệu suất cao và độ bền vượt trội:

Độ chính xác: Đạt 0.15%FS (Full Scale), đảm bảo độ tin cậy tuyệt đối trong việc giám sát mức chất lỏng.
Vật liệu chống ăn mòn: Các bộ phận tiếp xúc với môi chất được làm hoàn toàn bằng Inox $\mathbf{316L}$ , cung cấp khả năng chống ăn mòn tuyệt vời khi đo nước, nước thải và nhiều loại hóa chất.
Cấp bảo vệ IP68: Với kết cấu được niêm phong hoàn toàn (Fully Sealed Construction), cảm biến đạt chuẩn bảo vệ IP68, cho phép hoạt động liên tục và lâu dài dưới nước ở độ sâu lớn.
Dải đo rộng: Có khả năng đo lường độ sâu lên tới 350mH2O (tương đương $\text{35}$ bar), phù hợp cho cả giếng sâu và hồ chứa lớn.
Tín hiệu đầu ra: Cung cấp tín hiệu $\mathbf{4-20 \text{ mA}}$ (2 Wire), chuẩn công nghiệp phổ biến, dễ dàng tích hợp với PLC, SCADA và các hệ thống điều khiển khác.

III. ỨNG DỤNG ĐA DẠNG TRONG CÔNG NGHIỆP

Nhờ thiết kế bền bỉ và độ chính xác cao, cảm biến Sensys PLA được ứng dụng rộng rãi trong nhiều lĩnh vực.

Giám sát Mức Bồn chứa (Tank Level Measurement)
Đo Mức Giếng Sâu (Deep Well Measurement)
Hệ thống Hàng hải (Ship & Marine System)
Giám sát Nước mặt và Nước ngầm (Ground & Surface Water Monitoring)
Ứng dụng Địa Vật Lý (Geophysical Application)
Hệ thống Cung cấp Nước & Hồ chứa (Water Supply & Reservoirs).

IV. THÔNG SỐ KỸ THUẬT CHÍNH CỦA SENSYS PLA

Cảm biến mức Sensys PLA là một thiết bị có độ bền cao với tiêu chuẩn kỹ thuật nghiêm ngặt:

Phạm vi Đo lường và Độ chính xác:

Cảm biến PLA có khả năng đo áp suất dạng Gauge (tương đối) với dải đo từ $0 \sim 1 \text{ mH}_2\text{O}$ đến 0-350mH2O. Ngoài ra, thiết bị cũng có các tùy chọn đo áp suất Absolute (tuyệt đối) với dải đo từ $0 \sim 350 \text{ mH}_2\text{O}$ . Độ chính xác tiêu chuẩn của thiết bị là 0.15%FS. Cảm biến có khả năng chịu quá áp suất tối đa là 300% FS và áp suất vỡ tối thiểu là 400% FS.

Tín hiệu Đầu ra và Nguồn cấp:

Sensys PLA sử dụng tín hiệu đầu ra chuẩn công nghiệp là $\mathbf{4 \sim 20 \text{ mA}}$ (2 dây). Nguồn cấp điện yêu cầu là 11-28 VDC}. Kết nối điện được thực hiện thông qua cáp, với các màu dây quy định: Dây Đỏ là Input, Dây Đen là Output, và Dây Shield (Chắn) là Earth (Tiếp địa).

Vật liệu và Khả năng Chịu nhiệt:

Các bộ phận tiếp xúc trực tiếp với môi chất (Media-Wetted Materials) được chế tạo bằng Inox $\mathbf{316L}$ , giúp chống ăn mòn hiệu quả. Phạm vi nhiệt độ hoạt động của cảm biến là từ -20 đến $\mathbf{80^{\circ}\text{C}}$ , trong đó phạm vi nhiệt độ được bù (Compensated Temperature Range) để đảm bảo độ chính xác là từ $0$ đến $\mathbf{70^{\circ}\text{C}}$ . Ảnh hưởng nhiệt trên điểm Zero và trên Dải đo đều là $\pm 0.03\% \text{ FS}/^{\circ}\text{C}$

Cấp bảo vệ:

Cảm biến có kết cấu được niêm phong hoàn toàn (Fully sealed construction) và đạt cấp bảo vệ IP68, đảm bảo hoạt động an toàn và ổn định khi ngâm sâu dưới nước trong thời gian dài.

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá chi tiết về Cảm biến báo mức nước Sensys PLA - Giải pháp đo lường chính xác, bền bỉ cho hệ thống của bạn!
