CẢM BIẾN ÁP SUẤT SENSYS M5256

08-10-2025

CẢM BIẾN ÁP SUẤT SENSYS M5256: HIỆU SUẤT CAO TRONG THIẾT KẾ COMPACT

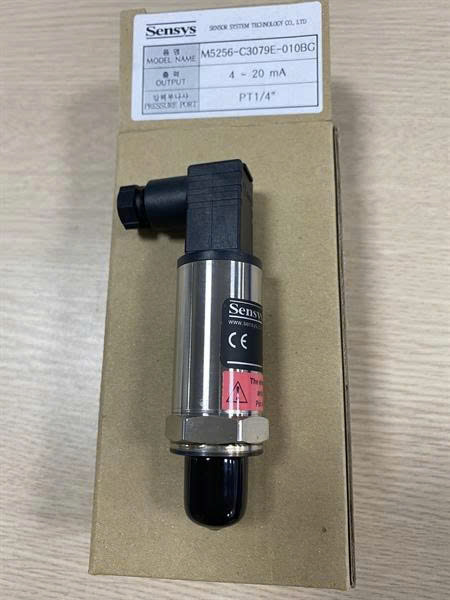

Sensys M5256 là mẫu cảm biến áp suất được phát triển bởi hãng Sensys (Hàn Quốc), chuyên dụng cho các ứng dụng công nghiệp nặng, tự động hóa và các hệ thống yêu cầu độ chính xác và độ tin cậy cao trong không gian lắp đặt giới hạn.

I. CÔNG NGHỆ VÀ CẤU TẠO CỐT LÕI

Dòng M5200/M5256 sử dụng công nghệ cảm biến áp suất tiên tiến để đảm bảo độ ổn định và tuổi thọ.

1. Công nghệ đo lường

Cảm biến Piezo-Resistive: Cảm biến sử dụng công nghệ Piezo-Resistive, trong đó áp suất tác động làm biến dạng màng chắn, dẫn đến sự thay đổi điện trở. Sự thay đổi này được mạch điện tử chuyển đổi thành tín hiệu đầu ra analog tiêu chuẩn (như 4–20mA hoặc 0–10V).
Vật liệu tiếp xúc môi chất: Thân cảm biến và các bộ phận tiếp xúc với môi chất được làm bằng Thép không gỉ SUS630, giúp chống ăn mòn hiệu quả, phù hợp cho việc đo lường áp suất khí nén, nước, dầu và các chất lỏng/khí có tính ăn mòn nhẹ.
Loại áp suất: M5256 thường được cấu hình để đo Áp suất tương đối (Gauge Pressure - G), tức là áp suất so với áp suất khí quyển.

2. Thiết kế Cơ học & Độ bền

Kích thước Compact: Điểm mạnh của dòng M5256 là kích thước nhỏ gọn (thường có đường kính khoảng $Φ24 mm$ ), giúp dễ dàng lắp đặt trong các hệ thống có không gian hạn chế.
Khả năng chịu đựng khắc nghiệt:
- Nhiệt độ hoạt động rộng: $- 4 0^{\circ} C$ đến $+ 12 5^{\circ} C$ , đảm bảo độ tin cậy trong các môi trường nhiệt độ cao (như phòng máy nén hoặc hệ thống thủy lực).
- Độ bền cơ học: Chịu được độ rung $20G$ (từ $20$ đến $200 Hz$ ) và sốc $50G/11 ms$ .
- Áp suất đột ngột (Burst Pressure): Có khả năng chịu áp suất đột ngột lên đến 5 lần áp suất định mức (hoặc $1400 bar$ , tùy giá trị nào nhỏ hơn), tăng cường tính an toàn cho hệ thống.

II. THÔNG SỐ KỸ THUẬT VÀ TÙY CHỌN CHÍNH

M5256 được phân loại là một Bộ chuyển đổi áp suất (Pressure Transducer) với nhiều tùy chọn cấu hình để phù hợp với các yêu cầu ứng dụng khác nhau.

Thuộc tính	Chi tiết tiêu biểu (Model 4-20mA)
Dải đo áp suất	Rất rộng, từ $0 \sim 3.5 bar$ đến $0 \sim 1000 bar$
Độ chính xác	$\pm 0.5% FS (RSS)$ (Tùy chọn $\pm 0.25% FS$ )
Tín hiệu đầu ra	$4 - 20 mA$ (tiêu chuẩn công nghiệp 2 dây)
Tùy chọn tín hiệu khác	$0.5 \sim 4.5 VDC$ (Ratiometric), $0 \sim 5 VDC$ , $0 \sim 10 VDC$ , $1 \sim 5 VDC$
Nguồn cấp (Excitation)	$9 - 30 VDC$ (cho ngõ ra 4-20mA)
Cổng kết nối áp suất	R(PT)1/4" (Tiêu chuẩn), G(PF)3/8, NPT1/4, UNF 7/16-20 (tùy chọn)
Kết nối điện	Mini DIN Connector (Form C), Cable $2 m$ , Packard, M12 Connector
Cấp bảo vệ	IP65 (khi sử dụng kết nối Mini DIN)
Bảo vệ mạch	Chống ngắn mạch ở đầu ra, Chống nối ngược cực (Reverse Polarity Protection)
Chứng nhận	CE (Tuân thủ các yêu cầu khắt khe về công nghệ nặng)

III. ỨNG DỤNG TIÊU BIỂU

Với các đặc tính về độ bền và độ chính xác, Sensys M5256 được sử dụng rộng rãi trong nhiều ngành công nghiệp:

Hệ thống Thủy lực và Khí nén:
- Giám sát áp suất làm việc và áp suất cao trong các máy nén khí, bơm, và xi-lanh thủy lực.
- Sử dụng trong các hệ thống phanh (brake systems) và hệ thống kiểm soát áp suất chất lỏng.
Hệ thống HVAC & Lạnh:
- Đo áp suất trong các thiết bị lạnh, máy bơm nhiệt và hệ thống điều hòa không khí tiên tiến.
Công nghiệp Nước và Năng lượng:
- Kiểm soát áp suất đường ống nước, bồn chứa và hệ thống xử lý nước.
Thiết bị Nông nghiệp và Máy móc:
- Giám sát áp suất dầu và hệ thống điều khiển trên các máy móc nông nghiệp hoặc máy xây dựng.

Nhìn chung, Sensys M5256 là lựa chọn kinh tế và đáng tin cậy cho các kỹ sư đang tìm kiếm một cảm biến áp suất hiệu suất cao, dễ lắp đặt và có khả năng chịu đựng môi trường công nghiệp khắc nghiệt.

HT Việt Nam là đại lý ủy quyền của hãng SENSYS, nhập khẩu trực tiếp, Nếu bạn đang có nhu cầu tìm hiểu và mua cảm biến hãng SENSYS, hãy liên hệ với chúng tôi để được tư vấn chi tiết và hỗ trợ tốt nhất.
