Đồng Hồ Áp Suất Màng Là Gì?
Khác với đồng hồ Bourdon truyền thống để chất lỏng đo tiếp xúc trực tiếp với ống lò xo kim loại, đồng hồ áp suất màng sử dụng một lớp màng ngăn (diaphragm) bằng PP, Teflon hoặc PVDF đặt giữa môi chất và bộ phận cơ khí bên trong. Màng ngăn này truyền áp suất qua chất lỏng nạp (dầu silicone hoặc glycerin) đến bộ phận đo, giúp:
-
Cách ly hoàn toàn hóa chất ăn mòn, dung dịch đặc, cặn bẩn khỏi cơ cấu đo
-
Kéo dài tuổi thọ đồng hồ trong môi trường khắc nghiệt
-
Đo chính xác cả với chất lỏng nhớt, dễ kết tinh hoặc lẫn tạp chất
Giới Thiệu Model GS-AC & GR-AC

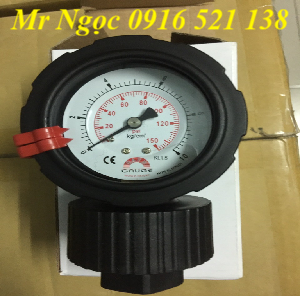

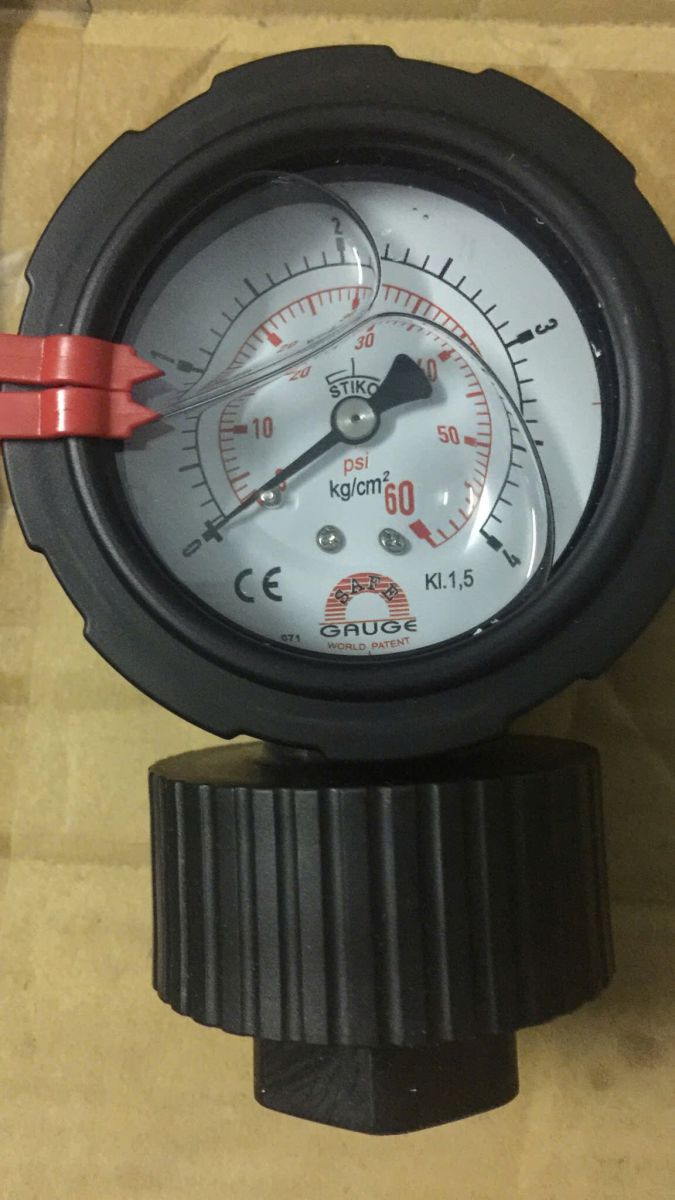

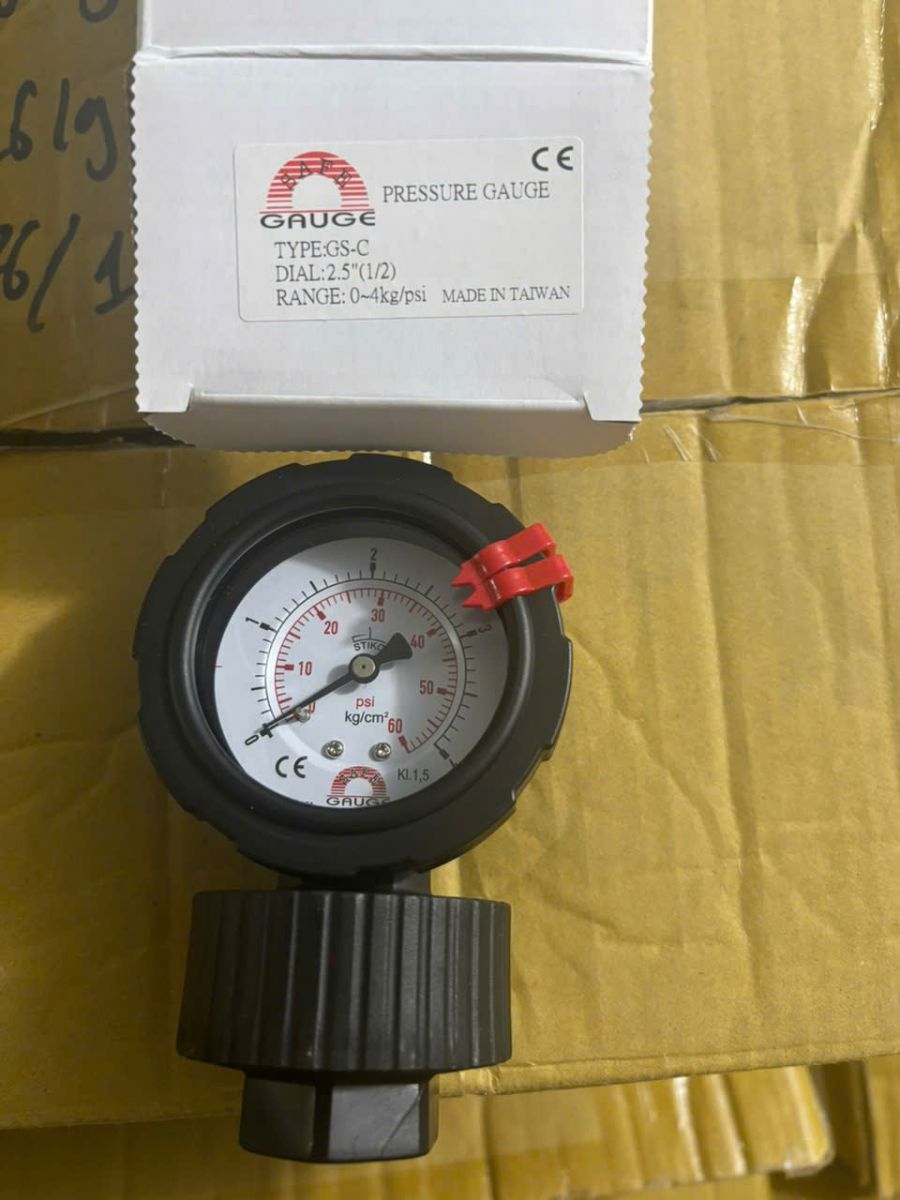

Đồng hồ áp suất màng Safe Gauge GS-AC
GS-AC thuộc dòng đồng hồ áp suất màng PP charge dầu (Liquid Filled PP Diaphragm Pressure Gauge), thiết kế 1 mặt hiển thị tiêu chuẩn, phù hợp lắp đặt trực tiếp trên đường ống hoặc bồn chứa. GS-AC còn có các phiên bản mở rộng tích hợp tiếp điểm điện (electric contactor) để báo động khi áp suất vượt ngưỡng cài đặt — rất phù hợp cho hệ thống giám sát tự động.
Đồng hồ áp suất màng Safe Gauge GR-AC
GR-AC là phiên bản 2 mặt hiển thị đối xứng (Double-Side Diaphragm Pressure Gauge) — cùng một trị số áp suất được hiển thị đồng thời ở cả hai mặt đồng hồ, giúp kỹ thuật viên quan sát được từ hai phía mà không cần di chuyển. Model này còn được trang bị 2 kim chỉ thị màu đỏ có thể cài đặt để đánh dấu vùng áp suất an toàn (min/max), hỗ trợ giám sát trực quan nhanh chóng.
Bảng Thông Số Kỹ Thuật
|
Thông số |
GS-AC |
GR-AC |
|
Kiểu hiển thị |
1 mặt |
2 mặt đối xứng |
|
Đường kính mặt |
50 / 63 / 75 / 100 mm (2" – 4") |
63 / 100 mm (2.5" – 4") |
|
Dải đo |
0.35 – 50 kg/cm² (5 – 700 psi) |
0.35 – 50 kg/cm² (5 – 700 psi) |
|
Vật liệu màng (diaphragm) |
PP, Teflon hoặc PVDF |
PP, Teflon hoặc PVDF |
|
Đệm kín (capsule) |
Viton hoặc Teflon |
Viton hoặc Teflon |
|
Chất lỏng nạp |
Dầu silicone / Glycerin |
Glycerin 99.5% hoặc dầu silicone 100# |
|
Cấp chính xác |
±1.5% F.S.D |
±1.5% F.S.D |
|
Kết nối |
Ren 1/4PT, 1/2PT hoặc lắp bảng (panel mount) |
Ren 1/8PT – 1/2PT (PT/NPT/BSPT/PF) |
|
Vỏ & vành |
SUS304 hoặc PP chống sốc, PVDF |
SUS304 hoặc PP chống sốc, PVDF |
|
Nhiệt độ làm việc |
-10°C đến +85°C (màng PP); đến +160°C (Teflon/PVDF) |
-10°C đến +85°C (màng PP); đến +160°C (Teflon/PVDF) |
|
Tùy chọn thêm |
Tiếp điểm điện báo động (contactor) |
2 kim chỉ thị đỏ cài đặt vùng an toàn |
Ứng Dụng Thực Tế
Đồng hồ áp suất màng Safe Gauge GS-AC và GR-AC được sử dụng rộng rãi trong:
-
Ngành hóa chất, dược phẩm: đo áp suất dung dịch ăn mòn, acid, kiềm mà đồng hồ thường không chịu được
-
Xử lý nước, nước thải: môi trường lẫn cặn, bùn dễ làm nghẹt đồng hồ Bourdon thông thường
-
Thực phẩm, đồ uống: đo áp suất dung dịch đặc, dễ kết tinh
-
Sơn, chất kết dính, cao su: đo áp suất nguyên liệu có độ nhớt cao
-
Hệ thống giám sát tự động: phiên bản có tiếp điểm điện (GS-AC contactor) dùng để báo động khi áp suất vượt ngưỡng
Vì Sao Nên Mua Đồng Hồ Áp Suất Màng Tại HT Việt Nam?
-
Hàng chính hãng Safe Gauge Đài Loan, có đầy đủ chứng từ CO/CQ
-
Tư vấn kỹ thuật đúng ứng dụng: giúp khách hàng chọn đúng vật liệu màng, dải đo, kiểu kết nối, tránh mua sai model
-
Sẵn hàng các size phổ biến, giao nhanh cho dự án gấp
-
Hỗ trợ kỹ thuật và bảo hành sau bán hàng
-
Giá cạnh tranh cho đơn hàng lẻ và đơn hàng dự án số lượng lớn
Câu Hỏi Thường Gặp (FAQ)
1. Đồng hồ áp suất màng GS-AC và GR-AC khác nhau ở điểm nào? GS-AC là loại 1 mặt hiển thị tiêu chuẩn, phù hợp lắp cố định một vị trí quan sát. GR-AC là loại 2 mặt hiển thị đối xứng, xem được từ cả hai phía và có 2 kim đỏ cài đặt vùng áp suất an toàn — phù hợp với các vị trí cần giám sát từ nhiều hướng.
2. Nên chọn màng PP hay Teflon/PVDF? Màng PP phù hợp môi trường làm việc đến 85°C, chi phí hợp lý. Nếu môi chất có nhiệt độ cao hơn hoặc tính ăn mòn mạnh hơn, nên chọn màng Teflon hoặc PVDF (chịu được đến 160°C).
3. Đồng hồ áp suất màng có thể lắp thêm cảnh báo tự động không? Có. Dòng GS-AC có phiên bản tích hợp tiếp điểm điện (electric contactor), cho phép kết nối vào hệ thống điều khiển để tự động cảnh báo hoặc ngắt khi áp suất vượt ngưỡng cài đặt.
4. Thời gian giao hàng và bảo hành như thế nào? HT Việt Nam thường có sẵn các size phổ biến, giao hàng nhanh trong khu vực nội thành và toàn quốc. Sản phẩm được bảo hành theo chính sách chính hãng Safe Gauge.
Liên Hệ Báo Giá
Quý khách cần tư vấn chọn đúng model đồng hồ áp suất màng Safe Gauge GS-AC, GR-AC hoặc các dòng đồng hồ áp suất, nhiệt độ, cảm biến công nghiệp khác, vui lòng liên hệ HT Việt Nam để được báo giá và hỗ trợ kỹ thuật nhanh nhất.
